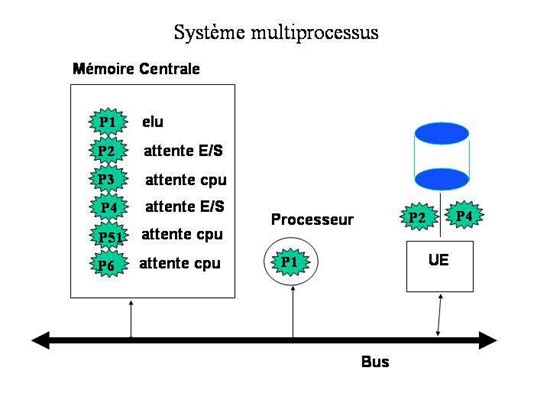

La figure 1 schématise le fonctionnement d'une machine multiprocessus. Plusieurs processus sont présents en mémoire centrale. P1 est élu et s'exécute sur le processeur. P2 et P4 sont dans l'état bloqué car ils attentent tous les deux une fin d'entrée/sortie avec le disque. Les processus P3, P5 et P6 quant à eux sont dans l'état prêt : ils pourraient s'exécuter (ils ont à leur disposition toutes les ressource s nécessaires) mais ils ne le peuvent pas car le processeur est occupé par P1. Lorsque P1 quittera le processeur parce qu'il a terminé son exécution, les trois processus P3, P5 et P6 auront tous les trois le droit d'obtenir le processeur. Mais le processeur ne peut être alloué qu'à un seul processus à la fois : il faudra donc choisir entre P3, P5 et P6 : c'est le rôle de l' ordonnancement qui élira un des trois processus .

Fig 1 : qu'est-ce l'ordonnancement ?

La figure 2 reprend le graphe d'états tel qu'il a été vu à la leçon précédente concernant les processus. Une transition a été cependant ajoutée entre l'état élu et l'état prêt : c'est la transition de préemption. La préemption correspond à une opération de réquisition du processeur, c'est-à-dire que le processeur est retiré au processus élu alors que celui-ci dispose de toutes les ressources nécessaires à la poursuite de son exécution. Cette réquisition port e le nom de préemption .

Fig 2 : Ordonnancement préemptif

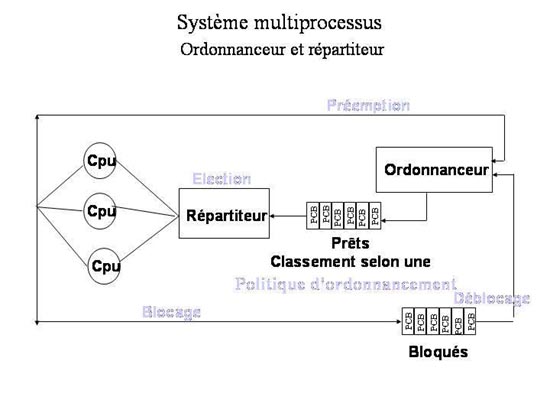

Le système d'ordonnancement gère une file des processus (bloc de contrôle) prêts et une file des processus bloqués. La file des processus prêts est classée selon une politique d'ordonnancement qui assure que le processus en tête de file est le prochain processus à élire au regard de la politique mise en oeuvre. Ce classement est effectué par l' ordonnanceur et est réactualisé à chaque fois qu'un processus est préempté ou qu'un processus est débloqué (ajout d'un nouvel élément prêt). C'est le répartiteur qui élit le processus en tête de file, c'est-à-dire qui lui alloue un processeur libre. La figure montre le cas d'un système multiprocesseur ; le répartiteur doit alors choisir quel processeur allouer. Dans un système monoprocesseur, cette question ne se pose évidemment pas et souvent alors, ordonnanceur et répartiteur sont confondus. Une fois élu par le répartiteur, le processus s'exécute. S'il quitte le processeur, sur préemption, il réintègre la file des processus prêts ; au contraire, s'il quitte le processeur sur un blocage, il intègre la file des processus bloqués. Dans les deux cas, un nouveau processus est élu (la tête de file des processus prêts). Plus précisément, la file d'attente des processus bloqués est souvent organisée en files multiniveaux, chaque niveau correspondant à une attente d'un événement/ ressource particulier auquel peut être éventuellement associé une priorité. Dans le cas où des événements se produisent simultanément, cette priorité sert alors à déterminer quel événement doit être traité en premier.

Fig 3 : Ordonnanceur et répartiteur
